Backstop freewheel clutch RIZ...G2G3 RIZ...G3G4

Tính năng
Các loại RIZ..G2G3 / G3G4 là loại nâng ly tâm khỏi các bánh tự do kiểu bong gân với vòng quay bên trong. Chỉ có cuộc đua bên trong được thiết kế để chạy tự do.

Chúng là các đơn vị độc lập được thiết kế cho các ứng dụng backstop. Tốc độ chạy quá tốc không được nhỏ hơn tốc độ tối thiểu được chỉ định trong bảng. Điều này phải được xem xét nếu sử dụng bộ truyền động tốc độ thay đổi. Bu lông mômen xoắn phải được lắp vào một rãnh trên bộ phận cố định của máy. Khe hở hướng tâm phải bằng 1 & ndash; 3% đường kính bu lông. Cánh tay mômen và ổ trục không được tải dọc trục.

Chúng là loại RIZ, (& raquo; xem trang 84) được trang bị nắp loại G có các ngăn chứa mỡ và con dấu không tiếp xúc. Khi đơn đặt hàng hoàn tất, thiết bị được cung cấp mỡ bôi trơn, sẵn sàng để lắp đặt theo chiều ngang hoặc chiều dọc.

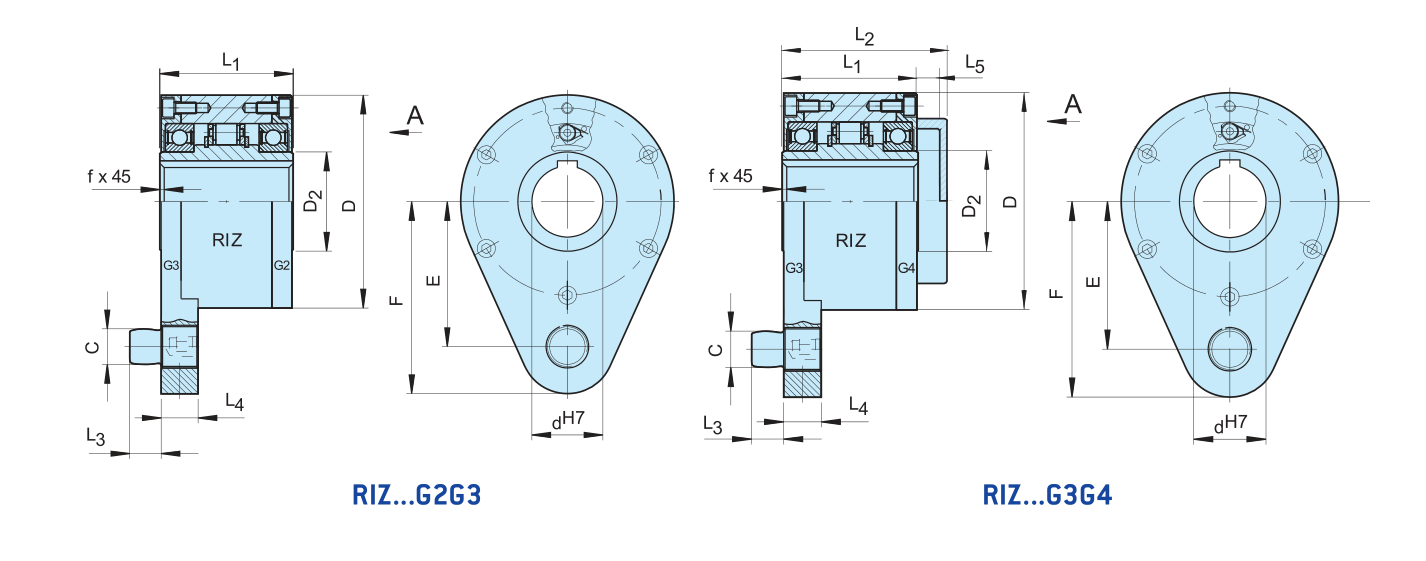

Type	Size		Speeds									Weight
RIZ..G2G3 RIZ..G3G4	dH7	TKN1)	nmax2)	nimin3)	D	D2	C	L 1	L2	L3	f
	[mm]	[Nm]	[min-1 ]	[min-1 ]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
	30	375	700	9000	100	45	16	68	88	14	1	4.5
	35	550	670	8500	110	50	20	74	96	18	1	5.6
	40	800	630	7500	125	55	20	86	109	18	1.5	8.5
	45	912	610	6700	130	60	25	86	109	22	1.5	8.9
	50	1400	560	6000	150	70	25	94	116	22	1.5	12.8
	60	2350	510	5300	170	80	32	114	139	25	2	19.3
	70	3050	470	4000	190	90	38	134	168	30	2.5	23.5
	80	5800	375	4000	210	105	38	144	178	30	2.5	32
	90	8700	350	3000	230	120	50	158	192	40	3	47.2
	100	16000	340	2400	270	140	50	182	217	40	3	76
	130	23000	320	2400	310	160	68	212	250	55	3	110

LƯU Ý
1) T max = 2 & lần; T KN
& raquo; Tham khảo Lựa chọn trang 10 đến 13
2) Tốc độ chạy quá mức tối thiểu cho phép này n imi
không nên giảm khi hoạt động liên tục.
Có thể giảm tốc độ tối thiểu này theo yêu cầu.
3) Cuộc đua nội bộ vượt qua
Chìa khóa dẫn đến DIN 6885.1
Khi đặt hàng, vui lòng chỉ định hướng quay được nhìn thấy
từ mũi tên & bdquo; A & ldquo ;: & bdquo; R & ldquo; Cuộc đua bên trong vượt qua theo chiều kim đồng hồ
hướng, & bdquo; L & ldquo; Cuộc đua bên trong vượt qua ngược chiều kim đồng hồ
người chỉ đạo
& raquo; Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19

MOUNTING EXAMPLE
